石墨电极抗折强度测定方法(GB/T 3074.1-2008)
发布人:力高检测      时间:2016/2/27      阅读:2851

  石墨电极抗折强度测定方法(GB/T 3074.1-2008)

  试验原理如下:

  抗折强度是材料受外力弯曲时所能承受负荷的量度,其数值为试样弯曲断裂时,横截面上正应力的大小。

  试验仪器要求:

  1、采用万能材料试验机,并且量成为0N-5000N,精度2.5N.

  2、采用四点法加载:

  1)直径小于300mm的电极,上压头间距为35mm,压头曲率半径为5mm;下压头间距为105mm,压头曲率半径为3mm。

  2)直径300-500的电极,上压头间距为40mm,压头曲率半径为5mm;下压头间距为120mm,压头曲率半径为3mm。

  3)直径大于500mm的电极,上压头间距为50mm,压头曲率半径为5mm;下压头间距为150mm,压头曲率半径为3mm。下托板采用钢球支撑,如下图所示(A为试样φ20mm×160mm的夹具尺寸)。

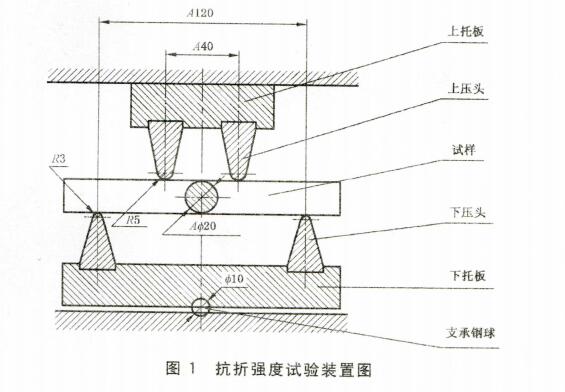

抗折强度试验装置图

  3、游标卡尺:测量范围0mm-200mm,精度0.02mm。

  4、烘箱:室温-200℃。

  试样要求如下:

  按GB/T 1427的规定取样、加工。其中:

  1)直径500mm以上电极的试样尺寸:φ30mm±0.1mm×180±0.2mm。

  2)内串石墨化炉,每炉次取三个试样。

  试验步骤如下:

  1、试样在110℃±5℃烘箱中烘干2h,储存在干燥器内冷却至室温备用。

  2、测量试样的直径和长度,至0.02mm。

  3、将试样放在试验机的下压头上,试样中心与上压头间距中心对齐,且使上、下压头轴向垂直于试样轴。

  4、将万能试验机空载速度调节至1.5mm/min,然后加载值试样断裂,记录负荷。

  5、根据规定计算测量结果。
