如何用拉力试验机对皮革进行撕裂、剥离、结合测试
发布人:力高检测      时间:2014/11/28      阅读:1944

(一)伺服控制拉力试验机操作规程:

A、抗张强度和伸长率的测定

1.1适用范围 适用于各种材料的鞋面用皮革的测试。

1.2试验原理

1、抗张强度:试片在规定温度的空气中调节和测厚,并在拉力机中进行伸展直到断裂为止。

2、伸长率:将经过空气调节的试片放在拉力机中加力伸展,当试片受力到预先指定值或断裂时,试片伸展的程度。

1.3试验前准备

1、夹具移动速度为120±10mm/min。
2、从同批材料裁取无伤痕试片4只以上。

3、起动机台电源及电脑系统电源后,测试前注意上下夹具安装极限设定的位置,避免起动机台时不慎损坏荷重元。

4、进入测试模式,设定所需程式。

5、选用适当夹具(万能夹具),并装置妥当后,将上下极限螺丝固定(特别是上限螺丝)。
1.4试验步骤
1、用厚度计测量试片所规定部位的厚度,并取平均值。

2、将试片夹紧于上下夹具之间(其试片两端距离为50mm)致使试片在测试时不松脱。

3、测试试样之标点延伸,将标点延伸计夹在试样上下中间两端距离为20mm。
4、进入拉伸模式,设定所需条件及试片规格后,即可开始测试。
5、测试结束后打印报告。

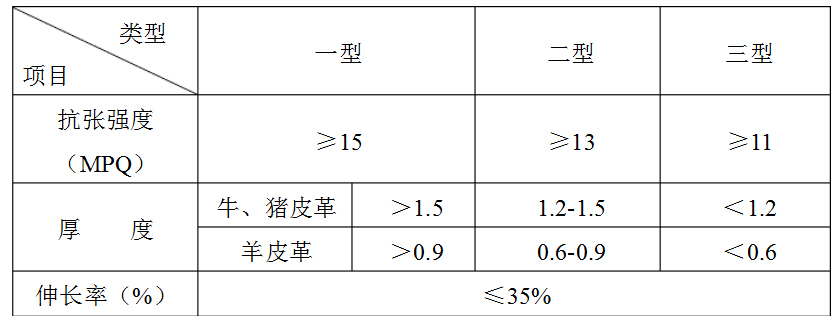

1.5试验结果观察测试结果报告单如下图:

试验结果观察测试结果报告单

(二)鞋面用皮革撕裂力的测定


2.1适用范围

适用于各种鞋面用皮革材料撕裂强度的测定。

2.2试验原理

将撕裂器(安装在拉力机的上下夹具)的弯钩部分插入试片中规定形状的孔洞中。在撕裂器分离过程中所显于的负荷,作为该试片的撕裂力。

2.3试验前准备

1、夹头移动速度为100±20mm/min

2、试片裁取:每种材料的长宽方向各测试3片(试片长50mm,宽25mm),长方向试片垂直于脊骨方向,宽方向试片取平行于脊骨方向。

3、起动拉力试验机电源及电脑系统电源后,测试前注意上下夹具安装极限设定的位置,避免起动机台时不慎损坏荷重元。

4、进入测试模式,设定所需程式。

5、选用适当夹具(万能夹具),并装置妥当后,将上下极限螺丝固定(特别是上限螺丝)。

2.4试验步骤
1、在拉力机上装配鞋面用皮革撕裂专用夹具,并慢速度移近夹具上“两钩”之间的距离,(注意:距离为1-3mm,不能让“两钩”相接,否则容易损坏 荷重元)。

2、用厚度计测量试片所规定部位的厚度并取平均值。
3、将试片水平放入“两钩”上。
4、进入撕裂测试模式,开始测试。
5、测试结束后打印报告。
2.5试验结果 观察测试结果报告。
2.6试验标准和依据:QB /T1873-2004 鞋面用皮革
GB/T2711-2005 皮革 物理和机械试验 撕裂力的测定:双边撕裂

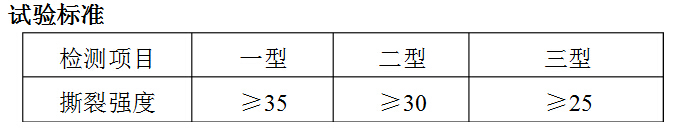

2.7试验标准如下图

试验标准

(三)皮鞋后跟结合力的测定

3.1适用范围
适用于皮鞋后跟和后帮粘合(钉合)的皮鞋,不适用于以后跟和外底为整体的成型底制成的皮鞋。

3.2试验原理
本方法系将皮鞋成鞋装于专用夹具上,用拉力机以一定的速度拉伸到鞋后跟和后帮分离其负荷。

3.3试验前准备
1、拉伸速度为25mm/min,试验环境为室温。
2、试样为制成48h 后的成鞋,测试部位不得有明显缺陷,后跟不得挤压、冲击、变形。
3、对外底后跟口包粘在后跟正前部的卷跟皮鞋,试验前要将其外底和跟分离。
4、起动机台电源及电脑系统电源后,测试前注意上下夹具安装极限设定的位置,避免起动机台时不慎损坏荷重元。
5、进入测试模式,设定所需程式。
6、选用适当夹具(万能夹具),并装置妥当后,将上下极限螺丝固定(特别是上限螺丝)。


3.4试验步骤
1、将拉跟专用夹具安装于拉力试验机上,夹钳装于上钳口联杆接口,成鞋夹具装于下钳口接口。
2、调整拉力试验机指针,使其指零。
3、将试样鞋跟向上,夹紧在成鞋夹具上。
4、调整成鞋夹具位置,使皮鞋跟面呈目测水平状态,鞋跟在拉力试验机施力方向上,并使夹钳夹紧鞋跟。
5、进入鞋跟拉脱测试模式,开机拉伸,直至鞋跟与后帮分离。


3.5试验结果
1、以皮鞋后跟与后帮分离所需负荷值表示结果,到5N。
2、每只鞋的试验结果分别表示。
3、试样中任一只鞋的试验结果达不到产品标准指定指标,判定该组试样不合格。


3.6试样试验标准和依据 GB/T 11413-2005 皮鞋后跟结合强度试验方法QB/T 1002-2005

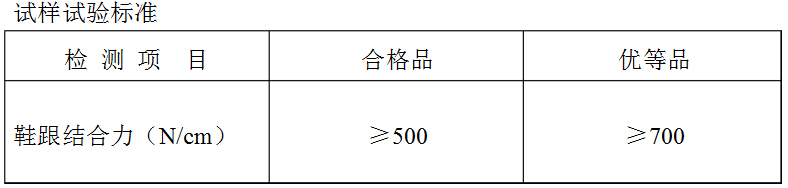

3.7皮鞋试样试验标准如下图:

皮鞋试样试验标准

(四)皮鞋成鞋剥离强度测试

4.1适用范围
适用于皮鞋成鞋剥离(成鞋鞋底与鞋帮之间)强度的测定。

4.2试验原理
将成鞋夹持在剥离试验仪器上,将鞋底与鞋帮结合处剥开,测得剥开时所需力值为剥离强度。

4.3试验前准备
1、拉伸速度为25mm/min,试验环境为室温。

2、试样为制成48h 后的成鞋,测试部位不得有明显缺陷,后跟不得挤压、冲击、变形。

3、起动机台电源及电脑系统电源后,测试前注意上下夹具安装极限设定的位置,避免起动机台时不慎损坏荷重元。

4、选用适当夹具(万能夹具),并装置妥当后,将上下极限螺丝固定(特别是上限螺丝)。

4.4试验步骤
1、将成鞋鞋头撕开30mm左右。

2、鞋帮和鞋底分别夹紧于上下各夹具,确保在测试过程中不易松脱。
3、进入电脑测试模式,设定所需条件后开始测试。

4、在测试过程中选取鞋头、鞋掌、鞋腰、鞋跟处分别进行测试,并记录各处的剥力数值。

5、测试结束后打印报告。
4.5试验结果
根据测试结果报告和测试过程中目测结果分析,判定是否达到指标要求。

4.6试验标准及依据
QB/T 1002-2005皮 鞋、GB/T22756-2008皮凉鞋

4.7试验标准如下图:

试验标准
