一:拉力机程式安装
首先请将拉力机软件安装光碟片放入光碟机中,按[开始]→[执行],[执行]视窗开启,于[开启]处键入光碟机所在目录,加上「\Setup.exe」,例如光碟机为「D」,则键入「D:\ Setup.exe」,然后按下[确定],即可进行安装,安装步骤如下:

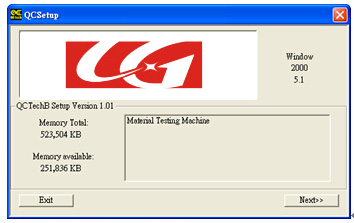

1.1,如图1之对话窗,显示安装相关资讯,按下 [Next],进入下一步骤。
图一

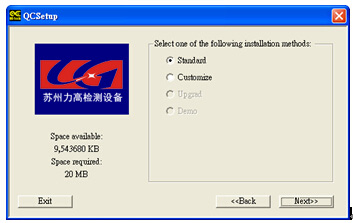

1.2,如图2之对话窗,选择安装模式。
图二
1.3,Standard (标准):为一般的正常安装步骤。
1.4,Customize (进阶):可选择要安装的档案进行安装。
1.5,Next:下一步
1.6,Back:上一步
1.7,Exit:结束

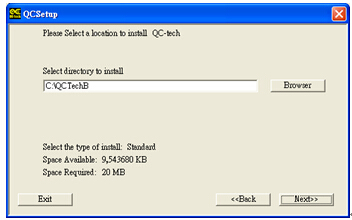

1.8,如图3之对话窗,输入要安装的目录名称。
图三

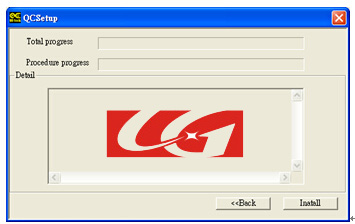

1.9,Brower:浏览,选择要安装的目录名称。4. 如图4之对话窗,在确定前几个步骤无误后,按下[Install],并依指示进行安装。当安装完成,[Install]按钮会变为[Finsh],按下[Finsh] 完成软件之安装。
图四
5. 拉力机操作软件安装过程中,萤幕会出现如图1-5之对话窗,按下[Yes],软件的重要资料会登录在用户系统,程式才可正常运作。
6. 接下来安装USB驱动程式,萤幕会出现如图1-6之对话窗,按下[Install],并依指示进行安装。
7. 安装最后会出现如图1-7之对话窗,是否要在桌面建立捷径,按[No],则软件不会建立捷径在用户桌面。
二:软件档信息介绍:
拉力试验机软件安装完成后,可利用档案总管查看安装之档案,所有档案分成两类,一为程式执行档案,另一为系统档案。
程式执行档案置于子目录 “C:\ 软件”,此目录内有9个档案:
1. 软件.exe:软件程式执行档。
2. 软件.set:设定资料暂存档,储存程式结束时之设定资料。
3. Setup.ini:组态设定档。
4. Samples.dat:材料资料库档。
5. LangEng.dat:英文资讯档。
6. LangTW.dat:中文资讯档。
7. Fm20enu.dll:应用程式延伸元件。
8. Fm20cht.dll:应用程式延伸元件。
9. Fm20.dll:应用程式延伸元件。
这些档案请勿任意删除。
三:软件操作注意事项
3.1,萤幕大小请调整为800×600之解析度。
3.2,请关闭所有保护萤幕程式。
3.3,请关闭所有省电设定,包含系统、电源监视器及硬碟,避免测试过程中影响试验机,发生危险。
四:拉力试验机软件功能表
功能表为一下拉式选单功能表,分为档案、编辑、检视、试验、资料、硬体、工具与说明等,各选单之内容如下:
4.1,档案: 开启新档
开启旧档
储存档案
另存新档
汇入档案
汇出档案: 汇出测试数据
汇出结果表格
汇出曲线
列印
预览列印
结束
4.2,编辑: 删除
复原
变更尺寸
4.3,检视: Toolbar
Status bar
即时数据
控制
结果表格
直条图
散佈图
多条曲线
平移量
语言: 英语
繁体中文
4.4,试验: 方法
保护
试片
4.5,资料: 单位
显示
曲线
表格
统计
报表
4.6,工具: 密码
目录
取出设定
储存设定
4.7,说明: 关于 QCTech B
功能表内之各项功能详述于第三章 程式功能。
五:软件工具系列:
显示快速按钮,共有下列几项:
5.1,开启新档
5.2,开启旧档
5.3,储存档案
5.4,列印
5.5,多条曲线
5.6,英语
5.7,繁体中文
5.8,方法
5.9,停止
5.10,材料
5.11,单位
5.12,显示
5.13,曲线
5.14,表格
15. :报表
六:拉力机试验获得曲线图:
曲线图是由试验得到之数据绘製而成,其主要有三个功能:
6.1,试验中为即时曲线图,其图形范围会依目前试验得到之数据大小,自动调整图形范围。
6.2,非试验中且[多条曲线]没有选取,曲线图会依结果表格选取之试验编号绘製曲线,若结果表格有变更,曲线图也会立即改变。
6.3,非试验中且[多条曲线]被选取,曲线图会依结果表格中有标记「*」之试验编号绘製多条曲线,若结果表格中没有任何标记「*」,曲线图会以最后一次试验绘製曲线。
七:拉力机测试结果表格:
7.1,标记栏:多条曲线标记,可利用双击滑鼠左键变更标记。「*」表示加入多条曲线比较,空白则无。
7.2,编号栏:各次试验之编号。
7.3,计算公式栏:对应各次试验分析计算得到之结果,最多可有8项计算公式。利用功能表[资料]→[表格]中设定。
7.4,名称列1、2:计算公式之名称。
7.5,单位列:各计算公式结果之单位。
7.6,试验结果列:各次试验对应各项计算公式所得之结果。试验次数最多建议介于50~100次之间,避免试验结束或变更设定时,重新计算整个结果表格而须等待较久时间。
7.7,平均列:所有试验对应各项计算公式所得之结果作总加平均之结果。
7.8,标准差列:由所有试验对应各项计算公式得到结果计算求得之标准差。
